Přesný CNC svěrák s pevným úhlem

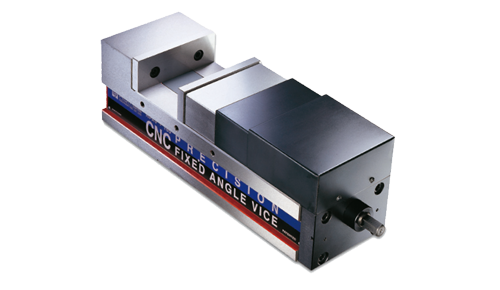

hpav-130-160-160l-200Model: HPAV-130, 160, 160L, 200

  • Mimořádně vysoká přesnost a opakovatelnost
  • Nastavitelná upínací síla 0~8000 kg

Poptávkový formulář



Specifikace

Specifikace

schema

cc1c2c3

Materiál: FCD 60 tvárná litina, Tvrdost: HRC 50º

No Model A B C C1 C2 C3 D
V-19 HPAV-130 147 mm 95 ± 0,01 mm 0 - 190 mm 70 - 260 mm 115 - 305 mm 185 - 375 mm 80 ± 0,02 mm
V-20 HPAV-160 160 mm 105 ± 0,01 mm 0 - 250 mm 85 - 325 mm 140 - 375 mm 220 - 460 mm 80 ± 0,02 mm
V-20A HPAV-160L 160 mm 105 ± 0,01 mm 0 - 300 mm 85 - 375 mm 110 - 395 mm 190 - 480 mm 80 ± 0,02 mm
V-21 HPAV-200 170 mm 110 ± 0,01 mm 0 - 290 mm 90 - 380 mm 155 - 440 mm 240 - 530 mm 100 ± 0,02 mm
No Model E F G H I J Váha
V-19 HPAV-130 18 mm 440 mm 520 mm 131 mm 19 mm 15 mm 42 kg
V-20 HPAV-160 18 mm 525 mm 564 mm 161 mm 19 mm 15 mm 60 kg
V-20A HPAV-160L 18 mm 545 mm 584 mm 161 mm 19 mm 15 mm 62 kg
V-21 HPAV-200 18 mm 600 mm 680 mm 201 mm 19 mm 18 mm 90 kg

Příklady využití

123

Příslušenství

Příslušenství

Standardní příslušenstvíprislusenstvi

  • 2 kusy vyrovnávacích klínů
  • 4 ks upínek


Volitelné příslušenství

  • Drážkované čelisti
  • 'V' čelisti
  • Kombinované čelisti
  • Stupňovité čelisti
  • Přední / zadní čelisti
