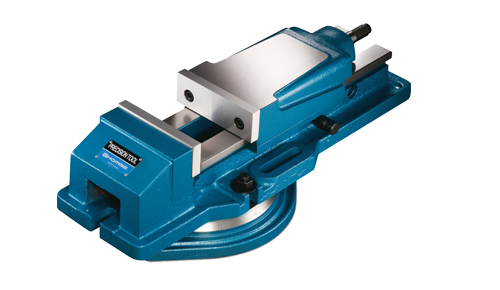

Model: HH-100, 125, 150, 200
- Konstruován s hydraulickým válcem, který tlumí vibrace vznikající při obrábění. Tím dochází ke zlepšení přesnosti obrábění při současném zachování vysoké upínací síly.
- Upínací síla může být přesně nastavena s použitím číselníku.
- Těleso svěráku je zhotoveno z tažné litiny. Vedení jsou kalena a broušena pro zabezpečení tuhosti, dlouhé životnosti a pro minimalizaci deformací.
- Čelisti svěráku jsou vyrobeny ze speciální kalené legované oceli a jsou přesně broušeny.
Specifikace
Specifikace
| No | Model | A | B | C | D | E | F | G | H | I | J | K | L | Upevňovací síla | Váha těla | Váha desky |
| V-60 | HH-100 | 100 mm | 36 mm | 170 mm | 525 mm | 430 mm | 130 mm | 160 mm | 94 mm | 58 mm | 78 mm | 100 mm | 155 mm | 2 500 kg | 16 kg | 6 kg |
| V-61 | HH-125 | 125 mm | 46 mm | 220 mm | 670 mm | 540 mm | 165 mm | 185 mm | 118 mm | 70 mm | 97 mm | 117 mm | 185 mm | 3 500 kg | 33 kg | 7 kg |
| V-62 | HH-150 | 150 mm | 51 mm | 300 mm | 800 mm | 620 mm | 200 mm | 240 mm | 133 mm | 82 mm | 116 mm | 125 mm | 207 mm | 4 500 kg | 54 kg | 16 kg |
| V-63 | HH-200 | 200 mm | 62 mm | 300 mm | 900 mm | 700 mm | 225 mm | 280 mm | 160 mm | 100 mm | 160 mm | 150 mm | 265 mm | 8 000 kg | 90 kg | 20 kg |
