Model: HRV-50, 75, 100
- Přestavitelný upínač může upínat obrobky hranaté, oblé, válcové nebo tvarově nepravidelné. Výrazně snižuje poddíl upínacích a najížděcích časů. Šetří náklady.
- HRV-series je druhem vícenásobných upínačů. Celá sestava tohoto upínače je pro zabezpečení přesnosti při dlouhé životnosti zhotovena z nástrojové oceli, tepelně zpracované na více než 60HRC a přesně broušena. Upínací rozměry jsou zvětšeny.
- Nezáleží na tvaru upínaného obrobku, rychle upínat je možno obrobky hranaté, oblé, válcové nebo tvarově nepravidelné. Jednostranná nebo oboustranná orientace nulového bodu. Tento upínač je vhodný pro CNC obráběcí centra, brusky na plocho, atd.
Jednostranná orientace
Jednostranná orientace
Rozměry
Material Ocel, Tvrdost: přes HRC 60º
| Model | A | B | C | D | E | F | G | H | I | J | K | L | M | P | Váha |
| HRV-5030-FD | 50 mm | 300 mm | 66 mm | 75 ± 0,01 mm | 25 mm | 50 mm | 70 mm | 80 mm | 18 mm | 10 mm | 30 mm | 14 mm | 24 mm | 1,5 mm | 7 kg |
| HRV-5040-FD | 400 mm | 80 mm | 40 mm | 9 kg | |||||||||||
| HRV-5050-FD | 500 mm | 90 mm | 50 mm | 10 kg | |||||||||||
| HRV-5060-FD | 600 mm | 100 mm | 60 mm | 11 kg | |||||||||||
| HRV-5070-FD | 700 mm | 110 mm | 70 mm | 12 kg | |||||||||||
| HRV-7543-FD | 75 mm | 430 mm | 84 mm | 115 ± 0,01 mm | 40 mm | 75 mm | 115 mm | 100 mm | 18 mm | 17 mm | 65 mm | 14 mm | 40 mm | 2 mm | 20 kg |
| HRV-7553-FD | 530 mm | 115 mm | 65 mm | 25,5 kg | |||||||||||
| HRV-7563-FD | 630 mm | 115 mm | 65 mm | 31 kg | |||||||||||
| HRV-7573-FD | 730 mm | 65 mm | 115 mm | 33,5 kg | |||||||||||
| HRV-10055-FD | 100 mm | 550 mm | 106 mm | 125 ± 0,01 mm | 50 mm | 75 mm | 75 mm | 100 mm | 18 mm | 17 mm | 125 mm | 14 mm | 60 mm | 2,5 mm | 40 kg |
| HRV-10065-FD | 650 mm | 125 mm | 75 mm | 51 kg | |||||||||||
| HRV-10075-FD | 750 mm | 125 mm | 75 mm | 55 kg |
Základní těleso
| Model | A | B | C |
| HRV-50A30 | 50 mm | 50 mm | 300 mm |
| HRV-50A40 | 50 mm | 50 mm | 400 mm |
| HRV-50A50 | 50 mm | 50 mm | 500 mm |
| HRV-50A60 | 50 mm | 50 mm | 600 mm |
| HRV-50A70 | 50 mm | 50 mm | 700 mm |
| HRV-75A43 | 75 mm | 75 mm | 430 mm |
| HRV-75A53 | 75 mm | 75 mm | 530 mm |
| HRV-75A63 | 75 mm | 75 mm | 630 mm |
| HRV-75A73 | 75 mm | 75 mm | 730 mm |
| HRV-100A55 | 100 mm | 75 mm | 550 mm |
| HRV-100A65 | 100 mm | 75 mm | 650 mm |
| HRV-100A75 | 100 mm | 75 mm | 750 mm |
Sada pevných koncových čelistí
| Model | A | B | C | D |
| HRV-50B | 48 mm | 35 mm | 25 mm | 8 mm |
| HRV-75B | 73 mm | 42 mm | 40 mm | 8 mm |
| HRV-100B | 98 mm | 60 mm | 50 mm | 8 mm |

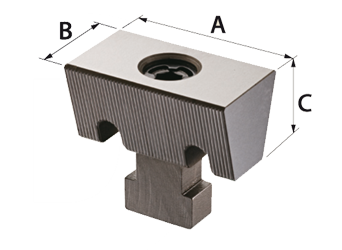

Sada jednoduchých šikmých pevných koncových čelistí
| Model | A | B | C |
| HRV-50C | 48 mm | 27 mm | 25 mm |
| HRV-75C | 73 mm | 30 mm | 40 mm |
| HRV-100C | 98 mm | 35 mm | 50 mm |
Sada klínů
| Model | A | B | C |
| HRV-50D | 48 mm | 26 mm | 21 mm |
| HRV-75D | 73 mm | 42 mm | 36 mm |
| HRV-100D | 98 mm | 50 mm | 45 mm |

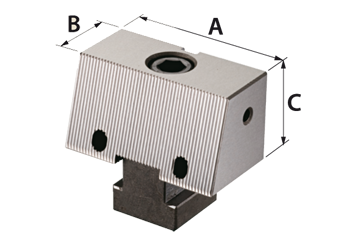

Sada jednoduchých šikmých pohyblivých koncových čelistí
| Model | A | B | C |
| HRV-50E | 48 mm | 13 mm | 25 mm |
| HRV-75E | 73 mm | 12 mm | 40 mm |
| HRV-100E | 98 mm | 21 mm | 50 mm |
Maximální rozsah upínaných obrobků
| Model |  |
 |
 |
 |
| HRV-5030-FD | 199 mm | 66 mm | 22 mm | - |
| HRV-5040-FD | 299 mm | 116 mm | 55 mm | 25 mm |
| HRV-5050-FD | 399 mm | 166 mm | 89 mm | 50 mm |
| HRV-5060-FD | 499 mm | 216 mm | 122 mm | 75 mm |
| HRV-5070-FD | 599 mm | 266 mm | 155 mm | 100 mm |
| HRV-7543-FD | 304 mm | 110 mm | 45 mm | - |
| HRV-7553-FD | 404 mm | 160 mm | 78 mm | 36 mm |
| HRV-7563-FD | 504 mm | 210 mm | 112 mm | 60 mm |
| HRV-7573-FD | 604 mm | 260 mm | 145 mm | 88 mm |
| HRV-10055-FD | 384 mm | 139 mm | 57 mm | - |
| HRV-10065-FD | 484 mm | 189 mm | 91 mm | 41 mm |
| HRV-10075-FD | 584 mm | 239 mm | 124 mm | 66 mm |
Oboustranná orientace
Oboustranná orientace
Rozměry
Material: Ocel, Tvrdost: přes HRC 60º
| Model | A | B | C | D | E | F | G | H | I | J | K | L | M | P | Váha |
| HRV-5030-MD | 50 mm | 300 mm | 59 mm | 75 ± 0,01 mm | 25 mm | 50 mm | 70 mm | 80 mm | 18 mm | 10 mm | 30 mm | 14 mm | 24 mm | 1,5 mm | 5,3 kg |
| HRV-5040-MD | 400 mm | 80 mm | 40 mm | 6,1 kg | |||||||||||
| HRV-5050-MD | 500 mm | 90 mm | 50 mm | 7,1 kg | |||||||||||
| HRV-5060-MD | 600 mm | 100 mm | 60 mm | 8,1 kg | |||||||||||
| HRV-5070-MD | 700 mm | 110 mm | 70 mm | 9,1 kg | |||||||||||
| HRV-7543-MD | 75 mm | 430 mm | 73 mm | 115 ± 0,01 mm | 40 mm | 75 mm | 115 mm | 100 mm | 18 mm | 17 mm | 65 mm | 14 mm | 40 mm | 2 mm | 21 kg |
| HRV-7553-MD | 530 mm | 115 mm | 65 mm | 23,3 kg | |||||||||||
| HRV-7563-MD | 630 mm | 115 mm | 65 mm | 26,3 kg | |||||||||||
| HRV-7573-MD | 730 mm | 65 mm | 115 mm | 29,3 kg | |||||||||||
| HRV-10055-MD | 100 mm | 550 mm | 99 mm | 125 ± 0,01 mm | 50 mm | 75 mm | 75 mm | 100 mm | 18 mm | 17 mm | 125 mm | 14 mm | 60 mm | 2,5 mm | 40 kg |
| HRV-10065-MD | 650 mm | 125 mm | 75 mm | 44,6 kg | |||||||||||
| HRV-10075-MD | 750 mm | 125 mm | 75 mm | 49,6 kg |
Základní těleso
| Model | A | B | C |
| HRV-50A30 | 50 mm | 50 mm | 300 mm |
| HRV-50A40 | 50 mm | 50 mm | 400 mm |
| HRV-50A50 | 50 mm | 50 mm | 500 mm |
| HRV-50A60 | 50 mm | 50 mm | 600 mm |
| HRV-50A70 | 50 mm | 50 mm | 700 mm |
| HRV-75A43 | 75 mm | 75 mm | 430 mm |
| HRV-75A53 | 75 mm | 75 mm | 530 mm |
| HRV-75A63 | 75 mm | 75 mm | 630 mm |
| HRV-75A73 | 75 mm | 75 mm | 730 mm |
| HRV-100A55 | 100 mm | 75 mm | 550 mm |
| HRV-100A65 | 100 mm | 75 mm | 650 mm |
| HRV-100A75 | 100 mm | 75 mm | 750 mm |
Sada pevných koncových čelistí
| Model | A | B | C | D |
| HRV-50B | 48 mm | 35 mm | 25 mm | 8 mm |
| HRV-75B | 73 mm | 42 mm | 40 mm | 8 mm |
| HRV-100B | 98 mm | 60 mm | 50 mm | 8 mm |
Sada pevných koncových čelistí
| Model | A | B | C | D |
| HRV-50B1 | 48 mm | 35 mm | 25 mm | 8 mm |
| HRV-75B1 | 73 mm | 42 mm | 40 mm | 8 mm |
| HRV-100B1 | 98 mm | 60 mm | 50 mm | 8 mm |
Sada jednoduchých šikmých pevných koncových čelistí
| Model | A | B | C |
| HRV-50C1 | 48 mm | 20 mm | 25 mm |
| HRV-75C1 | 72 mm | 20 mm | 40 mm |
| HRV-100C1 | 98 mm | 21 mm | 50 mm |
Sada klínů
| Model | A | B | C |
| HRV-50D | 48 mm | 26 mm | 21 mm |
| HRV-75D | 73 mm | 42 mm | 36 mm |
| HRV-100D | 98 mm | 50 mm | 45 mm |
Sada jednoduchých šikmých pohyblivých koncových čelistí
| Model | A | B | C |
| HRV-50E | 48 mm | 13 mm | 25 mm |
| HRV-75E | 73 mm | 12 mm | 40 mm |
| HRV-100E | 98 mm | 21 mm | 50 mm |
Maximální rozsah upínaných obrobků
| Model |  |
 |
 |
 |
| HRV-5030-MD | 206 mm | 85 mm | 37 mm | - |
| HRV-5040-MD | 306 mm | 135 mm | 70 mm | 44 mm |
| HRV-5050-MD | 406 mm | 185 mm | 104 mm | 69 mm |
| HRV-5060-MD | 506 mm | 235 mm | 137 mm | 94 mm |
| HRV-5070-MD | 606 mm | 285 mm | 170 mm | 119 mm |
| HRV-7543-MD | 315 mm | 136 mm | 66 mm | 59 MM |
| HRV-7553-MD | 415 mm | 186 mm | 100 mm | 64 mm |
| HRV-7563-MD | 515 mm | 236 mm | 133 mm | 89 mm |
| HRV-7573-MD | 615 mm | 286 mm | 166 mm | 114 mm |
| HRV-10055-MD | 391 mm | 165 mm | 77 mm | 43 MM |
| HRV-10065-MD | 491 mm | 215 mm | 110 mm | 68 mm |
| HRV-10075-MD | 591 mm | 265 mm | 144 mm | 93 mm |
Nastavitelné verze
Nastavitelné verze

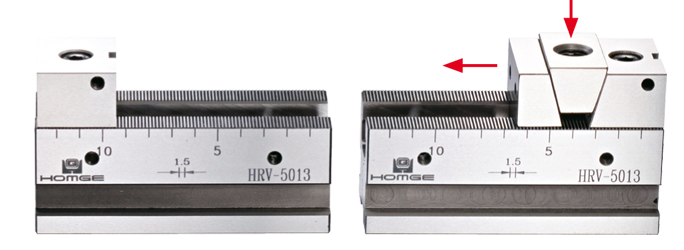

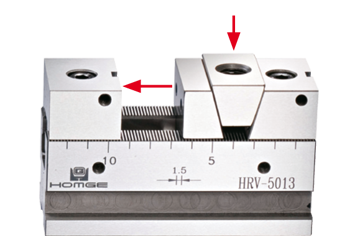

Různé kombinace pro vícenásobné upínání
Model: HRV-5013 (A, B, C, D, E), HRV-7515 (A, B, C, D, E), HRV-10018 (A, B, C, D, E)
 |
 |
 |
 |
 |
| HRV-5013-A | HRV-5013-B | HRV-5013-C | HRV-5013-D | HRV-5013-A |
| HRV-7515-A | HRV-7515-B | HRV-7515-C | HRV-7515-D | HRV-7515-E |
| HRV-10018-A | HRV-10018-B | HRV-10018-C | HRV-10018-D | HRV-10018-E |
Specifikace
Materiál: ocel, tvrdost: přes HRC 56º - 60º
| Model | A | B | C | D | E | F | G | P | Váha |
| HRV-5013 | 130 mm | 80 mm | 18 mm | 50 ± 0,01 mm | 10 mm | 50 mm | M6 | 1,5 mm | 2 kg |
| HRV-7515 | 150 mm | 100 mm | 18 mm | 75 ± 0,01 mm | 17 mm | 75 mm | M6 | 2 mm | 4 kg |
| HRV-10018 | 180 mm | 100 mm | 18 mm | 75 ± 0,01 mm | 17 mm | 100 mm | M6 | 2,5 mm | 7 kg |
Příslušenství
Příslušenství
Standardní příslušenství
- 2 kusy vyrovnávacích klínů
- 4 kusy upínek
- 1 kus klíč
Volitelné přísl.
Volitelné příslušenství

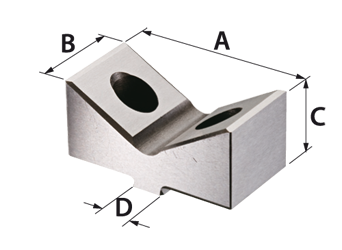

„V" čelist (pro pevnou čelist)
| Model | A | B | C | D |
| HRV-50-VJ | 48 mm | 25 mm | 21 mm | 8 mm |
| HRV-75-VJ | 73 mm | 40 mm | 32 mm | 8 mm |
| HRV-100-VJ | 98 mm | 50 mm | 44 mm | 8 mm |
Pevná měkká čelist (pro pohyblivou čelist)
| Model | A | B | C |
| HRV-50-FMJ | 48 mm | 25 mm | 16 mm |
| HRV-75-FMJ | 73 mm | 40 mm | 19 mm |
| HRV-100-FMJ | 98 mm | 50 mm | 19 mm |

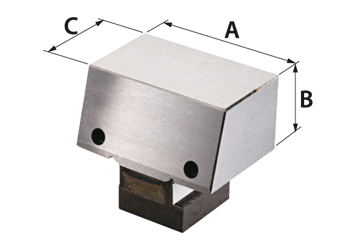

Pohyblivá měkká čelist
| Model | A | B | C |
| HRV-50-MSJ | 48 mm | 25 mm | 28 mm |
| HRV-75-MSJ | 73 mm | 40 mm | 30 mm |
| HRV-100-MSJ | 98 mm | 50 mm | 29 mm |

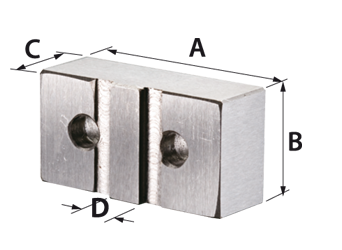

Pevná měkká čelist (pro pevnou čelist)
| Model | A | B | C | D |
| HRV-50E | 48 mm | 25 mm | 16 mm | 8 mm |
| HRV-75E | 73 mm | 40 mm | 19 mm | 8 mm |
| HRV-100E | 98 mm | 50 mm | 19 mm | 8 mm |
Zvláštní přísl.
Zvláštní příslušenství

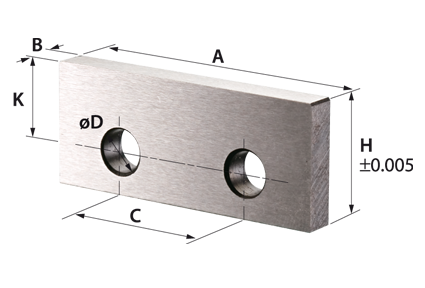

Opěrný blok
| Model | A | B | C | D | H | K |
| SB-50A | 47,5 mm | 3 mm | 24 mm | 7 mm | 17 mm | 13 mm |
| SB-50B | 5 mm | 20 mm | ||||
| SB-50C | 5 mm | 22 mm | ||||
| SB-75A | 72 mm | 3 mm | 40 mm | 7 mm | 25 mm | 20 mm |
| SB-75B | 5 mm | 30 mm | ||||
| SB-75C | 5 mm | 35 mm | ||||
| SB-75D | 5 mm | 37 mm | ||||
| SB-100A | 97,5 mm | 5 mm | 60 mm | 7 mm | 35 mm | 25 mm |
| SB-100B | 5 mm | 40 mm | ||||
| SB-100C | 5 mm | 45 mm | ||||
| SB-100D | 5 mm | 47 mm |

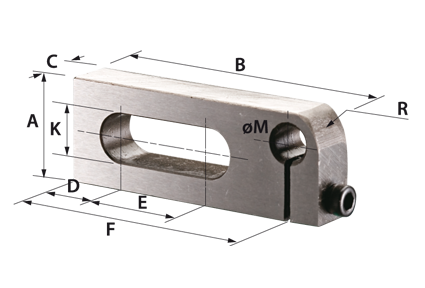

Dorazový plech
| Model | A | B | C | D | E | F | G | H | K | M | R |
| DP-A | 25 mm | 50 mm | 12 mm | 10 mm | 15 mm | 43 mm | 6,5 mm | 7 mm | 11 mm | M6 | 1 mm |
| DP-B | 19 mm | 50 mm | 9 mm | 10 mm | 15 mm | 43 mm | - | - | 8 mm | M6 | 5 mm |
